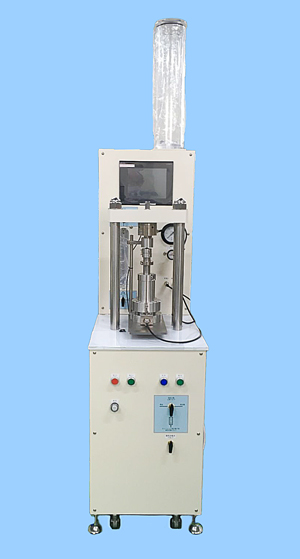

新型定ひずみ速度載荷圧密試験装置
主仕様
| 載荷方式 | 電動アクチュエータ |
| 載荷速度 | 0.001～1㎜/min |
| 最大荷重 | 50kN |
| 背圧負荷 | 空気調圧式（調圧弁による手動式） |
| 最大背圧 | 0.9MPa |
| 荷重計測 | ひずみゲージ式荷重計 |
| 型式：TCLK-20KNA×1台 | |
| 変位計測 | リニアゲージ式 容量30㎜（分解能1/1000㎜） |
| 型式：GS-1830A×1台 | |
| 間隙水圧計測 | ひずみゲージ式 フラッシュダイヤフラム型圧力計 1MPa |
| 型式：PWF-1MPB×1台 | |
| 圧密容器 | 完全密閉型 耐圧 0.99MPa ステンレス製 |
| 適用供試体 | 60φ×20mmH |
| 表示、設定、計測部 | 設定：タッチパネルによる設定及びデータ表示 |
| 計測：CSV形式にて保存 収録のみ | |
| フィードバック制御機能 | 鋼材等の伸びが起因して載荷速度に影響を及ぼす場合があるため、 変位計で監視しながら載荷速度をコントロールします。 |
構成
| 載荷装置 | 50kN × 1台 |
| 制御フレーム | 1連型 （タッチパネル、水、空気操作パネル付） |
| 圧密容器 | 完全密閉型 × 1台 |
