本システムは、三軸圧縮試験用に設置された供試体に対して、ＰＳ素子（円環振動子）を用いて
せん断波を発生させ、弾性波速度を求めるシステムです。　
圧電素子を組み合せたもの（円環振動子）に電圧を負荷することで振動させ、P波・S波を発生させます。
供試体を伝播した波を他方の円環振動子で受信し、電圧としてオシロスコープへ送ります。
受信した波の到達時間をオシロスコープで測定します。

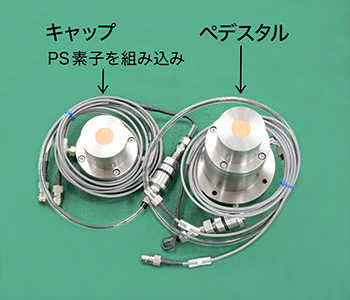

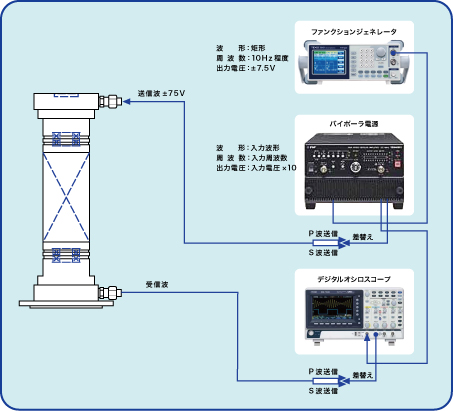

① 圧電素子を組み合せた（円環振動子）付キャップ・ペデスタル
② ファンクションジェネレータ
③ デジタルオシロスコープ
④ バイポーラ電源
で構成されます。
