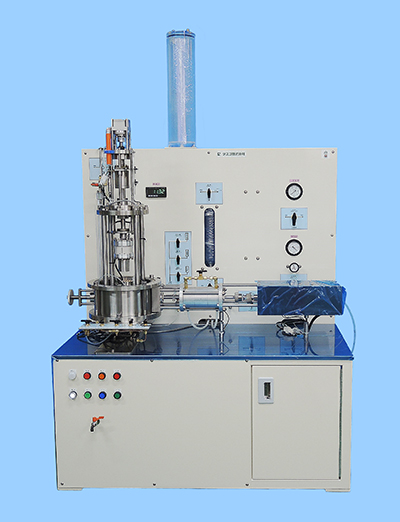

本試験装置は、垂直部にモーターアクチュエータを、水平部（せん断部）に空圧シリンダーとモーターアクチュエータを使用した高精度で多機能な単純せん断試験装置です。
水平部に二種類の載荷システムを採用することにより、双方の利点を生かし、応力と歪の両制御を高精度で実現しています。
空圧シリンダーは定評のある縦型の動的三軸試験装置と同様のシステムを採用しており、液状化試験・変形特性試験をスムーズに行うことが可能です。
また、せん断容器は、三軸試験と同じく拘束圧・背圧を加圧できる構造であるため、様々な応力条件での試験を行うことが可能です。

品名	繰返単純断試験装置
水平載荷空圧部 （応力制御側）	水平荷重容量 2kN
	水平載荷方式 空圧式ベロフラムシリンダー
	水平載荷制御方式 直動式空圧制御サーボバルブ（応力制御）
	水平載荷周波 0.1～0.5Ｈｚ
	有効ストローク ±15ｍｍ
	水平荷重計 歪ゲージ式ロードセル（容量2kN）１台
	水平変位センサー 歪ゲージ式変位計（容量30ｍｍ）１台
水平載荷モータ部 （変位制御側）	水平荷重容量 5kN
	水平載荷方式 高分解能電動アクチュエータ
	水平載荷制御方式 モータによるスピードコントロール制御（変位制御）
	せん断速度 0.005～2ｍｍ／ｍｉｎ
	有効ストローク ±15ｍｍ
	水平荷重計 歪ゲージ式ロードセル（容量5kN）１台
	水平変位センサー 歪ゲージ式変位計（容量30ｍｍ）１台
垂直載荷部	垂直荷重容量 5kN
	水平載荷方式 高分解能電動アクチュエータ
	水平載荷制御方式 モータによるスピードコントロール制御（変位制御）
	せん断速度 0.005～2ｍｍ／ｍｉｎ
	垂直荷重計（反力側） 歪ゲージ式耐圧ロードセル(容量5kN）１台
	垂直荷重計（加圧側） 歪ゲージ式耐圧ロードセル(容量5kN）１台
	垂直変位センサー 歪ゲージ式変位計（容量50ｍｍ）１台
載荷機構 （三軸室）	載荷可動構造 上側載荷・下箱可動・反力側荷重計測方式
	適用供試体 要相談（多種寸法変更可能　オプション）
	三軸室耐圧 最大0.8MPa
	内部水平荷重計 歪ゲージ式ロードセル（容量5kN）１台
	せん断荷重計 歪ゲージ式ロードセル（容量5kN）１台
	水平微小変位計 ギャップセンサー（容量±1ｍｍ）
	セル水圧用二重セル機構
表示・設定・計測部	パソコンによる設定及びデータ表示・収録（CSV形式）
その他	間隙水圧計 歪ゲージ式圧力計（容量1MPa）
	体積変化計測 二重管ビューレット+差圧計（容量25cc）
	拘束圧・背圧加圧方式 電空レギュレータ（オプション）
	各種アクリル水槽 脱気水槽・真空槽・背圧槽
電源	モータ駆動電源 AC100V
	各計測部電源 AC100V
