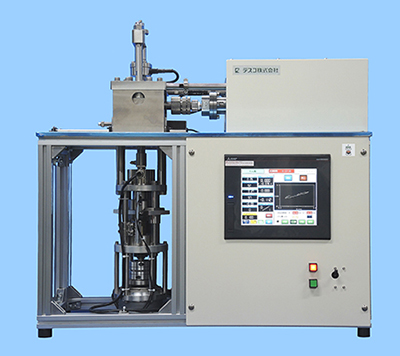

本試験装置は、せん断部と（水平）垂直部に高精度なモーターアクチュエータを採用したコンパクトで多機能な試験装置です。
高性能なコントロールシステムが一括集中管理しているため、定体積条件・定応力条件はもちろんのこと、単調載荷試験から繰返しひずみ制御試験など数多くの試験作業が容易です。
また、直感的でユーザーフレンドリーなタッチパネルを含め、試験装置全体をコンパクトな筐体に納めました。

せん断部	荷重 10 kN max
	載荷方式 リニア電動アクチュエータ
	速度 0.02 ～ 1 mm/min ※変更可能
	有効ストローク 25 mm max
	荷重計測 ひずみゲージ式荷重計 10 kN
	変位計測 リニアゲージ式変位計 30 mm

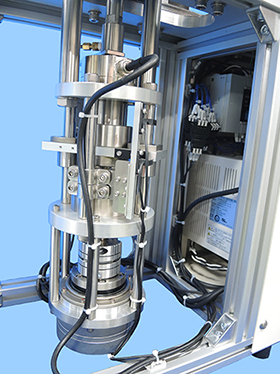

垂直部	荷重 10 kN max
	載荷方式 リニア電動アクチュエータ
	速度 最大速度（応力制御） ※設定変更可能
	有効ストローク 30 mm max
	荷重計測（反力側） ひずみゲージ式荷重計 10 kN
	荷重計測（加圧側） ひずみゲージ式荷重計 10 kN
	変位計測 リニアゲージ式変位計 50 mm ※2台（平均値）

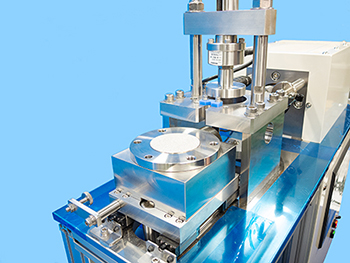

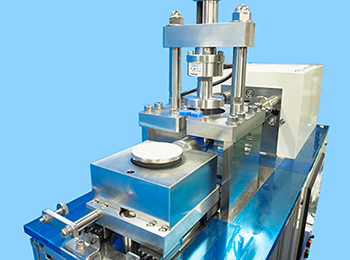

せん断箱	下箱移動・反力側荷重計測方式 ※せん断部アクチュエータ連動型
	適用供試体 60 φ × 20 mmH
	せん断部制御 モータによるスピードコントロール制御（変位フィードバック制御）
コントロール部	垂直部制御 モータによるスピードコントロール制御 （荷重・変位フィードバック制御） （荷重制御【定圧】・位置制御【定体積】）

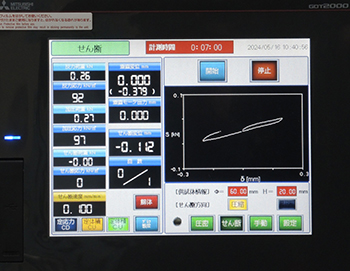

表示・設定・計測部	タッチパネルによる表示 及び データ表示方式
	タッチパネルによるデータ収録方式 ※収録のみ・csv方式
電源	モータ駆動電源 AC100V
	各計測部電源 AC100V
